Étude de fourniture d’un doigt de coupe à partir d’un ancien échantillon
RELIA peut reproduire un ancien doigt de coupe après vérification des cotes non usées, de l’ajustement sur la barre de coupe et des exigences de matériau.
Si vous ne disposez pas d’un plan complet de votre doigt de coupe, nous pouvons étudier son remplacement à partir d’un échantillon mesuré et des références de la tête de récolte. Nos pages produits présentent des exemples de doigts de coupe forgés et des exemples de doigts doubles. Ces références aident à identifier une famille. La reproduction exacte de votre doigt de coupe reste soumise aux mesures et à l’examen technique.
Pour un atelier de réparation, le premier résultat utile est un doigt de coupe existant qui satisfait à la comparaison des caractéristiques de fixation. Si l’ancienne pièce a perdu sa forme d’origine, nous pouvons envisager un plan coté établi à partir des zones intactes et des composants associés, plutôt que reproduire les dommages sur une pièce neuve.

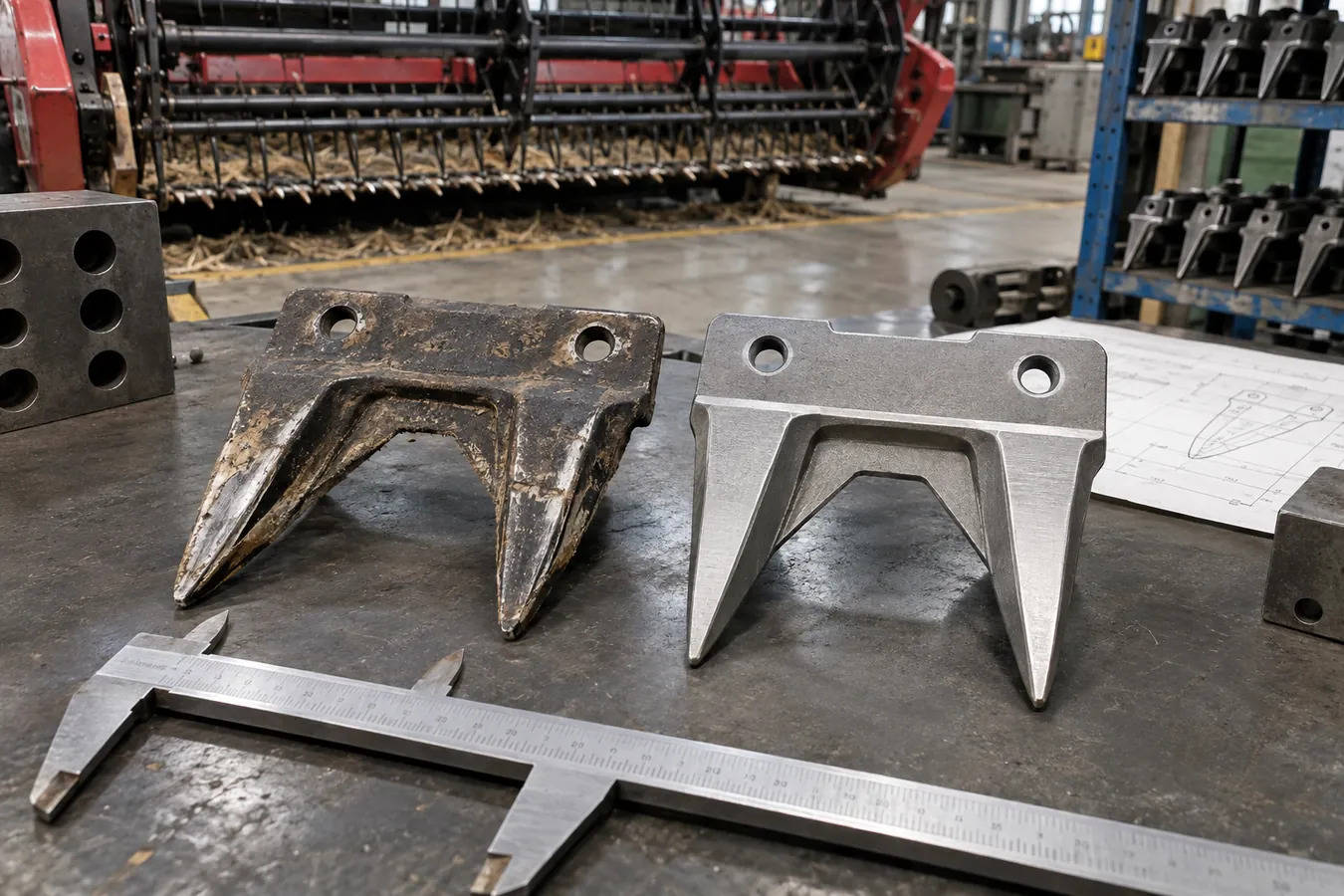

Un ancien doigt de coupe conserve des indices utiles
Utilisez les zones intactes et une photo de l’ensemble pour restreindre les candidats. Si aucun ne convient, nous pouvons examiner un plan coté et la faisabilité d’un échantillon avant que votre atelier ne s’engage dans une solution de remplacement.
L’usure peut fausser un projet de reproduction
Les surfaces de travail peuvent avoir perdu de la matière, s’être déformées ou avoir été réparées. Repérez les dommages connus et les zones qui représentent encore la géométrie d’origine. Une pièce neuve ne doit pas reproduire aveuglément un bord usé ou un trou déformé.
Les caractéristiques de fixation guident la première comparaison
Relevez l’entraxe et la taille des trous, l’orientation de fixation et les surfaces en contact avec la barre de coupe. Ces mesures déterminent si un doigt du catalogue est suffisamment proche pour être étudié.
Les doigts simples et doubles sont des candidats différents
Le catalogue comprend différentes configurations de doigts. Identifiez celle qu’utilise votre tête de récolte et déterminez si les sections voisines se déplacent dans une ou deux ouvertures du doigt. Vous obtiendrez ainsi une présélection utile plutôt qu’un ensemble de pièces seulement similaires visuellement. Comparez l’ancien échantillon à la gamme de doigts de coupe en vous fondant sur les points de fixation non usés, sans considérer le bord endommagé comme la forme d’origine.
L’échantillon d’origine devient une référence maîtrisée du doigt de coupe
Pour votre pièce de coupe, nous maintenons le lien entre la référence machine, la géométrie d’assemblage, l’exigence d’usure et le résultat d’ajustement sur le terrain, de la recherche de correspondance aux approvisionnements répétés.
L’ancien échantillon atteste l’état actuel de la pièce, pas ses dimensions d’origine. L’approbation nécessite des interfaces non usées, le contexte machine, une référence de remplacement maîtrisée et un contrôle d’ajustement.
RELIA fabrique les pièces de coupe pour moissonneuses dans sa propre usine. La gamme comprend des sections de couteau, des doigts de coupe, des lames de broyeur et des barres porte-couteaux, avec plus de 300 SKU compatibles, 50–100 SKU courants disponibles rapidement et une capacité mensuelle de 800,000–1,200,000 pièces de type couteau.
La référence de pièce approuvée régit la production ; les contrôles d’ajustement, de dimensions, de matériau et de dureté dépendent de la pièce de coupe sélectionnée.
Avant la libération, conservez ensemble la référence machine ou pièce, le résultat de l’échantillon, le devis et le rapport de contrôle afin de préserver la traçabilité de la pièce de coupe. Consultez le profil de l’entreprise ou demandez les copies en vigueur des certificats ISO.
L’ajustement doit être vérifié avec l’ensemble de coupe
Si un échantillon du candidat peut être fourni, montez-le avec la section de couteau et les fixations réellement utilisées. Vérifiez le jeu et le mouvement dans la tête de récolte. Une simple correspondance dimensionnelle ne suffit pas à valider l’ensemble des interactions de coupe.
Privilégier les pièces existantes avant un nouvel outillage
S’il est démontré qu’un doigt du catalogue présente les caractéristiques requises, la démarche de demande peut être plus simple. Si aucun candidat ne résiste à la vérification dimensionnelle, l’étape suivante consiste à établir un plan maîtrisé à partir de l’échantillon exploitable. Aucune des deux voies ne doit être présumée avant examen.
Précisions courantes sur les commandes
Ces détails vous aident à préparer une demande de devis plus claire et à éviter de répéter les mêmes contrôles pendant l’échantillonnage.
Un doigt usé peut tout de même servir de point de départ à l’examen
Nous utilisons les références géométriques non usées, les trous de fixation, les pièces voisines et les références machine, au lieu de reproduire le profil usé sans le vérifier.
Une photo facilite l’identification, mais ne confirme pas l’ajustement final
La correspondance finale nécessite toujours les dimensions, la position de montage et les relations avec la section de couteau et la barre de coupe.
Le nouvel outillage intervient après l’examen des correspondances
Nous comparons d’abord les formes existantes. L’outillage ne devient une décision du projet que lorsqu’aucun candidat vérifié ne satisfait à l’ajustement requis.
Envoyez l’échantillon et les références de la machine
Envoyez l’ancien doigt de coupe, des photographies, les informations machine, les caractéristiques de fixation mesurées et la quantité prévue. Joignez une section associée ou son numéro si disponible. Transmettez-nous ces détails pour une étude réaliste du remplacement.
