Recherche d’une pièce de coupe de remplacement sans référence OEM
RELIA peut identifier une pièce de coupe sans référence à partir de mesures, de pièces associées et d’une référence physique avant de fournir un échantillon de remplacement.
Si une pièce de coupe ne porte aucun numéro lisible, nous pouvons rechercher des candidates à partir de la variante de machine, de photographies et de dimensions. Le catalogue propose des exemples de sections de couteau, exemples de doigts de coupe et des couteaux de broyeur. Une correspondance de remplacement peut être étudiée, mais ne peut être garantie sur la seule base de photos.
Nous pouvons commencer par rechercher une pièce existante, plutôt que de supposer qu’une référence manquante impose une fabrication sur mesure. L’emplacement dans l’ensemble, la variante de machine et les mesures des zones intactes permettront de cibler la famille de produits. Un essai sur échantillon pourra ensuite départager les candidates restantes.

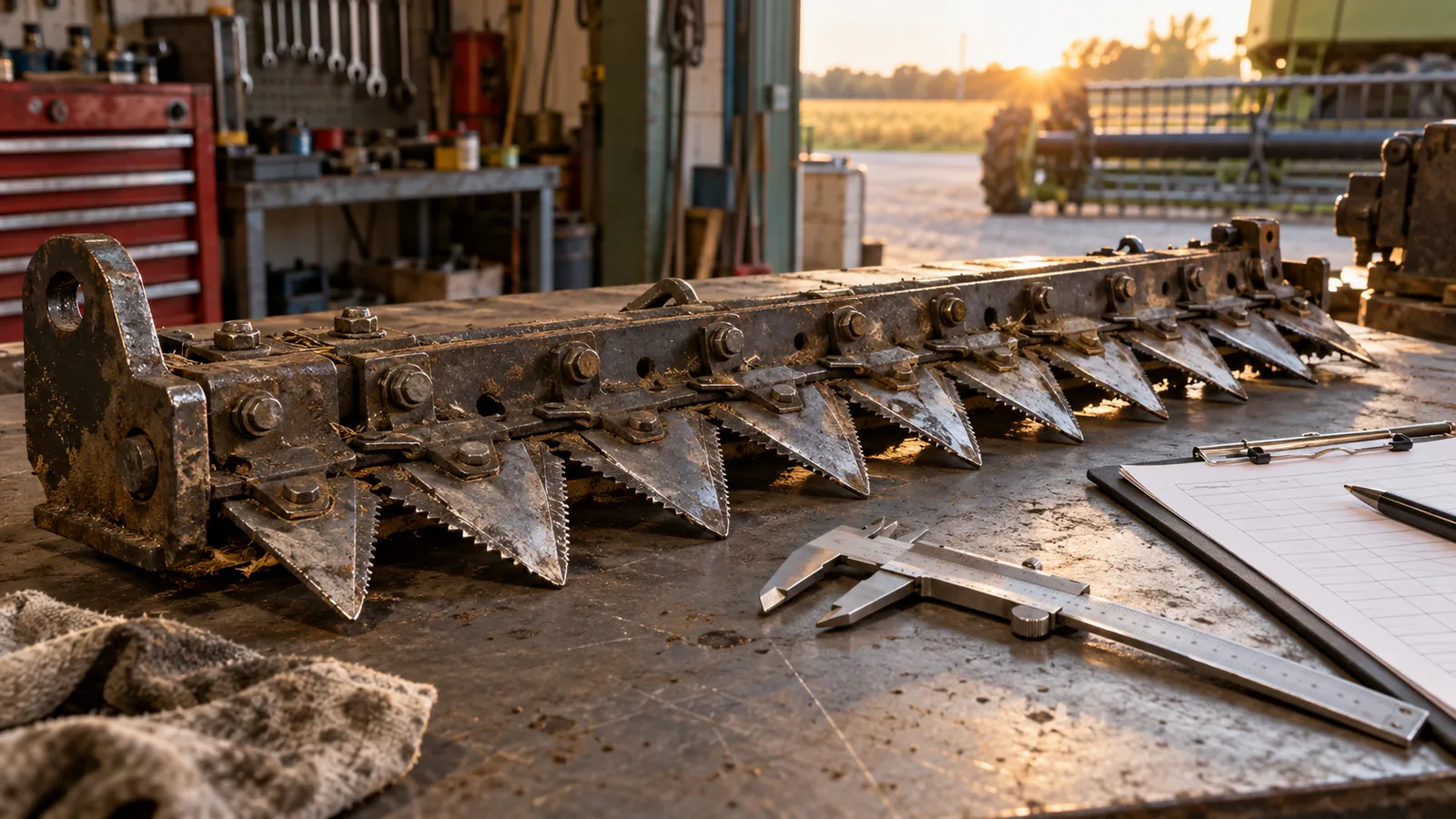

Identifiez d’abord l’ensemble de coupe
Une photo de la pièce avant démontage nous permet de chercher d’abord dans la bonne famille. Nous pouvons ensuite comparer la forme de fixation et les détails de la machine, plutôt que vous envoyer un vaste catalogue de pièces de coupe sans rapport.
Les détails de la machine affinent la recherche
Indiquez le modèle de moissonneuse-batteuse, la variante de barre de coupe ou de broyeur et tout marquage lisible sur les composants voisins. Une même famille de machines peut utiliser des ensembles différents.
Une référence partielle reste utile si elle est associée à une photo nette et à une pièce mesurée. Notre guide d’identification des pièces de coupe vous propose une méthode structurée pour réunir ces indices.

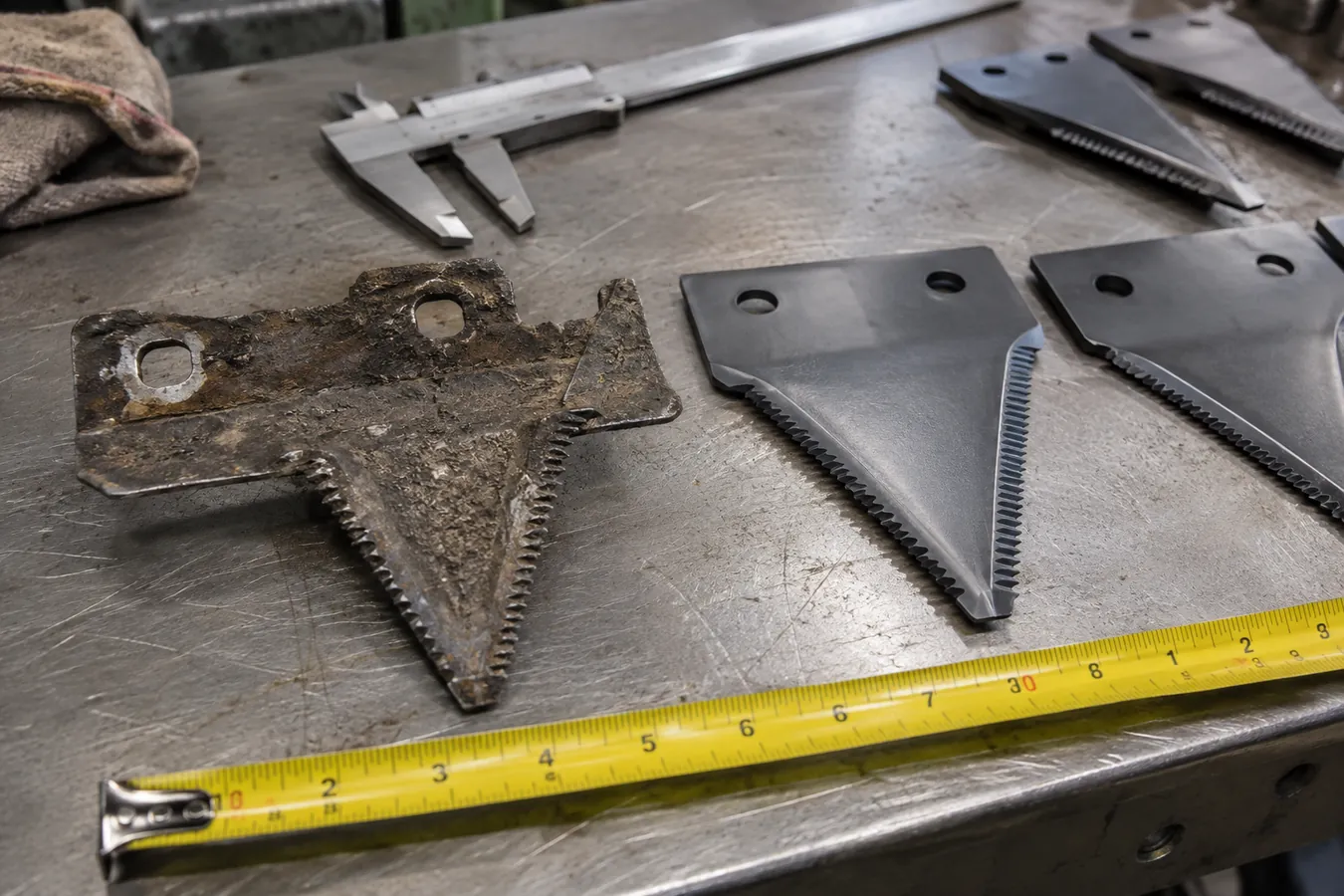

Mesurez d’abord les zones non usées
Relevez les trous de fixation, les entraxes, l’épaisseur, le profil et l’orientation là où l’ancienne pièce reste intacte. Un tranchant usé ou un doigt déformé peut fausser la géométrie d’origine. Signalez les cotes incertaines au lieu de les présenter comme un plan approuvé. Utilisez le guide des dimensions et de la compatibilité des pièces de moissonneuse-batteuse pour organiser les mesures de l’ancienne pièce et les cotes d’assemblage lorsque la référence OEM manque.
La forme et la fixation affinent la présélection des pièces de coupe
Choisissez quelques fiches présentant des formes plausibles, puis comparez leurs caractéristiques techniques une par une. Un titre ou une photo similaire n’est qu’un indice de recherche.
Les pièces voisines peuvent révéler une mauvaise correspondance
Une section de couteau doit être évaluée avec son doigt de coupe et son dos de lame. Un couteau de broyeur doit l’être avec sa fixation sur le rotor. Envoyez si possible une photo d’une pièce voisine ou de l’ensemble. Ce contexte peut révéler une interface qu’une ancienne pièce isolée ne montre pas.
La recherche dans le catalogue précède la reproduction
Si aucune compatibilité ne peut être établie, nous pouvons examiner un plan coté et la faisabilité à partir d’un échantillon comme solution distincte. Cette démarche peut éviter à votre équipe de réparation de commander un nouvel outillage pour une pièce disposant déjà d’un remplacement utilisable.
La pièce retenue nécessite un essai dans l’ensemble
Si la présélection résiste à la vérification des mesures, testez un échantillon approprié dans l’ensemble prévu. Conservez les observations et la référence acceptée dans votre dossier de réparation. Un produit qui se monte mais se coince en fonctionnement ne doit pas être présenté comme pièce de remplacement.
Des données d’ajustement mesurées remplacent la référence OEM manquante
Pour votre pièce de coupe, nous maintenons le lien entre la référence machine, la géométrie d’assemblage, l’exigence d’usure et le résultat d’ajustement sur le terrain, de la recherche de correspondance aux réapprovisionnements.
Une ressemblance visuelle n’est qu’un point de départ. L’approbation nécessite le contexte machine, des mesures sur les zones non usées, la vérification des pièces voisines, une candidate sous contrôle et un essai dans l’ensemble.
RELIA fabrique les pièces de coupe pour moissonneuses-batteuses dans sa propre usine. La gamme comprend des sections de couteau, des doigts de coupe, des couteaux de broyeur et des barres porte-couteaux, avec plus de 300 SKU compatibles, 50–100 SKU courants disponibles rapidement et une capacité mensuelle de 800,000–1,200,000 pièces de type couteau.
La référence de pièce approuvée régit la production, et les contrôles d’ajustement, de dimensions, de matériau et de dureté suivent la pièce de coupe sélectionnée.
Avant la libération, conservez ensemble la référence machine ou pièce, le résultat de l’échantillon, le devis et le rapport de contrôle afin de préserver la traçabilité de la pièce de coupe. Consultez le profil de l’entreprise ou demandez les copies des certificats ISO en vigueur.
Précisions courantes sur les commandes
Ces points pratiques maintiennent l’identification, les essais d’échantillons et les réapprovisionnements liés à la pièce que vous approuvez.
Un dossier d’ajustement peut remplacer la référence manquante
Des photos nettes, les dimensions clés, la position de montage et les détails des pièces associées constituent une référence exploitable pour comparer les candidates.
L’ancienne pièce doit être mesurée sur ses zones non usées
Les tranchants usés et les trous ovalisés peuvent induire en erreur lors du choix du remplacement. Nous fondons l’examen sur des références géométriques stables et le contexte de l’ensemble.
Une candidate nécessite toujours un essai dans l’ensemble
Les mesures affinent la présélection, tandis qu’un échantillon monté confirme l’ajustement en fonctionnement avant les réapprovisionnements.
Envoyez les photos et les mesures ensemble
Envoyez les détails de la machine et de l’ensemble, les vues de l’ancienne pièce, les mesures des zones intactes, les images des pièces voisines et la quantité requise. Signalez ce qui reste inconnu. Partagez ces informations avec nous pour que nous puissions cibler la demande sans inventer de correspondance OEM.
