Tuyauterie et infrastructure

Sélectionnez le composant selon la fonction attendue dans la tuyauterie.

Les mouvements, les vibrations, l'accès pour la maintenance, la réparation des fuites et le contrôle du débit nécessitent des familles de composants différentes. Commencez par la fonction du système, puis confirmez le fluide, la pression, la température, le raccordement, les dimensions et les contraintes d'installation.

ÉQUIPEMENTJOINTVANNEDÉRIVATION

Arbre de décision des composants

Commencez par la fonction requise

Des dimensions de bride similaires ne rendent pas deux composants interchangeables. Déterminez si le projet nécessite l'absorption des mouvements, un cheminement flexible, l'assemblage de tuyaux, un espace de démontage, une réparation localisée ou le contrôle du sens d'écoulement.

01

Absorber les mouvements ou les vibrations

  • Compensateur en caoutchouc pour la souplesse et l'isolation vibratoire
  • Soufflet métallique pour un mouvement thermique défini et un dispositif de retenue dimensionné
  • Flexible pour les mouvements liés au cheminement et le raccordement des équipements
02

Assembler, adapter ou démonter

  • Raccord pour relier deux tuyaux
  • Adaptateur à bride pour raccorder un tuyau à bout lisse à un équipement à bride
  • Joint de démontage pour un réglage axial contrôlé et l'accès de maintenance
03

Réparer ou contrôler le débit

  • Collier de réparation adapté à un défaut défini et au diamètre extérieur réel du tuyau
  • Vanne d'isolement ou de régulation adaptée au service
  • Clapet anti-retour pour un écoulement unidirectionnel et la prévention du reflux

Liste de contrôle des conditions de service

Les caractéristiques nominales concernent l'application complète

Les données produit publiées peuvent ne pas inclure toutes les valeurs du projet. Cela ne dispense pas d'examiner chaque paramètre d'ingénierie ; la sélection finale doit donc être confirmée par rapport au système réel de l'acheteur.

FluideL'eau, les eaux usées, l'air, la vapeur, les produits chimiques, les boues ou tout autre fluide influencent le choix de l'élastomère, du revêtement, du métal et de l'étanchéité.
Pression et températureIndiquez les conditions normales et de calcul, y compris le vide, les surpressions transitoires ou les cycles, le cas échéant.
MouvementDistinguez les exigences axiales, latérales et angulaires ; un décalage de montage ne constitue pas automatiquement une capacité de mouvement en service.
RaccordementConfirmez la norme et la classe de bride, le filetage, la rainure, le collier, le matériau du tuyau et son diamètre extérieur réel.
InstallationRelevez la longueur entre faces, la disposition des ancrages et des guides, l'accès, l'orientation et les charges des équipements environnants.
Pipeline component pressure-test bench with gauges and flanged test assembly

Revue des exigences

D'une dimension demandée à une spécification maîtrisée

Une demande utile relie les conditions de service à la construction et à la réception. RELIA peut examiner les données disponibles et identifier les éléments manquants pour trouver un produit en stock ou lancer une fabrication sur mesure.

  • Distinguez les valeurs confirmées des valeurs provisoires.
  • Joignez le dernier plan, la dernière spécification ou les informations sur l'échantillon.
  • Précisez les documents ou inspections requis avec la commande.
  • Conservez les hypothèses du devis bien visibles pour la revue ultérieure de l'échantillon ou de la production.

Accès aux produits

Poursuivez par famille de composants

Joints en caoutchoucExaminez les raccordements souples en caoutchouc pour les mouvements, les vibrations et les interfaces de tuyauterie.Raccords de tuyauterieParcourez les solutions de raccordement, d'adaptation et de démontage pour les interfaces de tuyaux et de brides.Vannes industriellesExaminez les exigences d'isolement, de régulation et de non-retour du fluide.Tous les produits de tuyauterieDécouvrez la gamme élargie de produits pour la tuyauterie et les infrastructures.
Choisir un compensateur en caoutchouc

Comparez les données d'élastomère, de construction, de mouvement et de raccordement.

Examiner les soufflets métalliques

Comprenez les mouvements, la poussée de pression, les ancrages, les guides et les accessoires.

Préparer les mesures du joint

Organisez les données de dimension, longueur, mouvement, pression et température.

Questions des acheteurs

Questions courantes sur la sélection en tuyauterie

La dimension de la bride suffit-elle à identifier le bon composant ?

Non. Une même dimension nominale peut correspondre à différentes normes de brides, classes de pression, longueurs entre faces, matières et constructions de compensation des mouvements. Fournissez les informations complètes de raccordement et de service.

Que faire si la classe de pression finale n'est pas encore confirmée ?

Communiquez la pression de service connue, la classe de la tuyauterie ou de la vanne voisine et indiquez clairement que la classe demandée est provisoire. RELIA peut examiner leur cohérence, mais l'autorité responsable du projet doit confirmer la base de calcul finale.

Peut-on utiliser un échantillon en l'absence de plan ?

Un échantillon peut faciliter l'identification et le relevé des dimensions. L'usure, la compression, la corrosion ou la déformation doivent être prises en compte avant de l'utiliser comme référence de fabrication.

Contexte industriel de ce guide technique

Les preuves de fabrication et d'essai étayent le choix du composant

Un guide de sélection devient plus utile lorsque chaque donnée du système peut être intégrée à un véritable processus de production et d'inspection. RELIA fabrique des joints en caoutchouc, soufflets métalliques, flexibles, vannes, raccords de tuyauterie et produits de réparation dans sa propre usine.

Site exploité en propreEnviron 600,000 m² à Qingdao
Inspection du projetBanc d'essai de pression et d'étanchéité
Libération contrôléeDimensions, matériau, base de pression et plan d'essai

Utilisez d'abord le guide pour choisir la bonne famille de composants. Le devis associe ensuite le fluide, les dimensions, le raccordement, la pression et les exigences de mouvement à la configuration exacte produite et inspectée.

Examiner les familles de produits de tuyauteriePréparer la demande de relevés d'inspectionConsulter le profil de l'entreprise et de l'usine RELIA

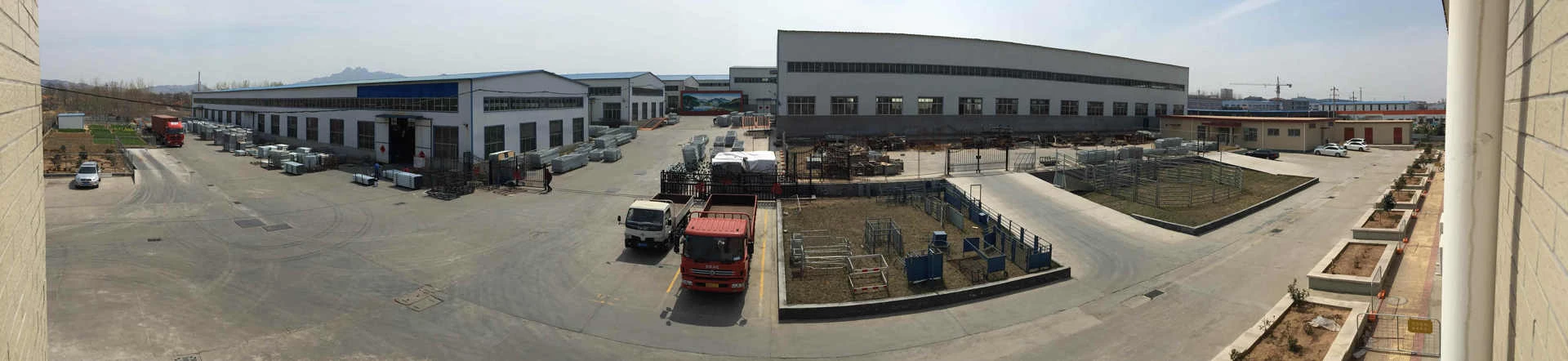

Panoramic view of the RELIA self-operated manufacturing site in Qingdao
Photographie de première main du site de production exploité en propre par RELIA à Qingdao.

Revue de projet de tuyauterie

Envoyez les conditions du système, pas seulement un nom de produit.

Fournissez le fluide, la pression, la température, la dimension, le raccordement, les exigences de mouvement ou de réparation, la quantité et les plans disponibles. RELIA organisera les points ouverts et proposera l'étape de revue suivante.
