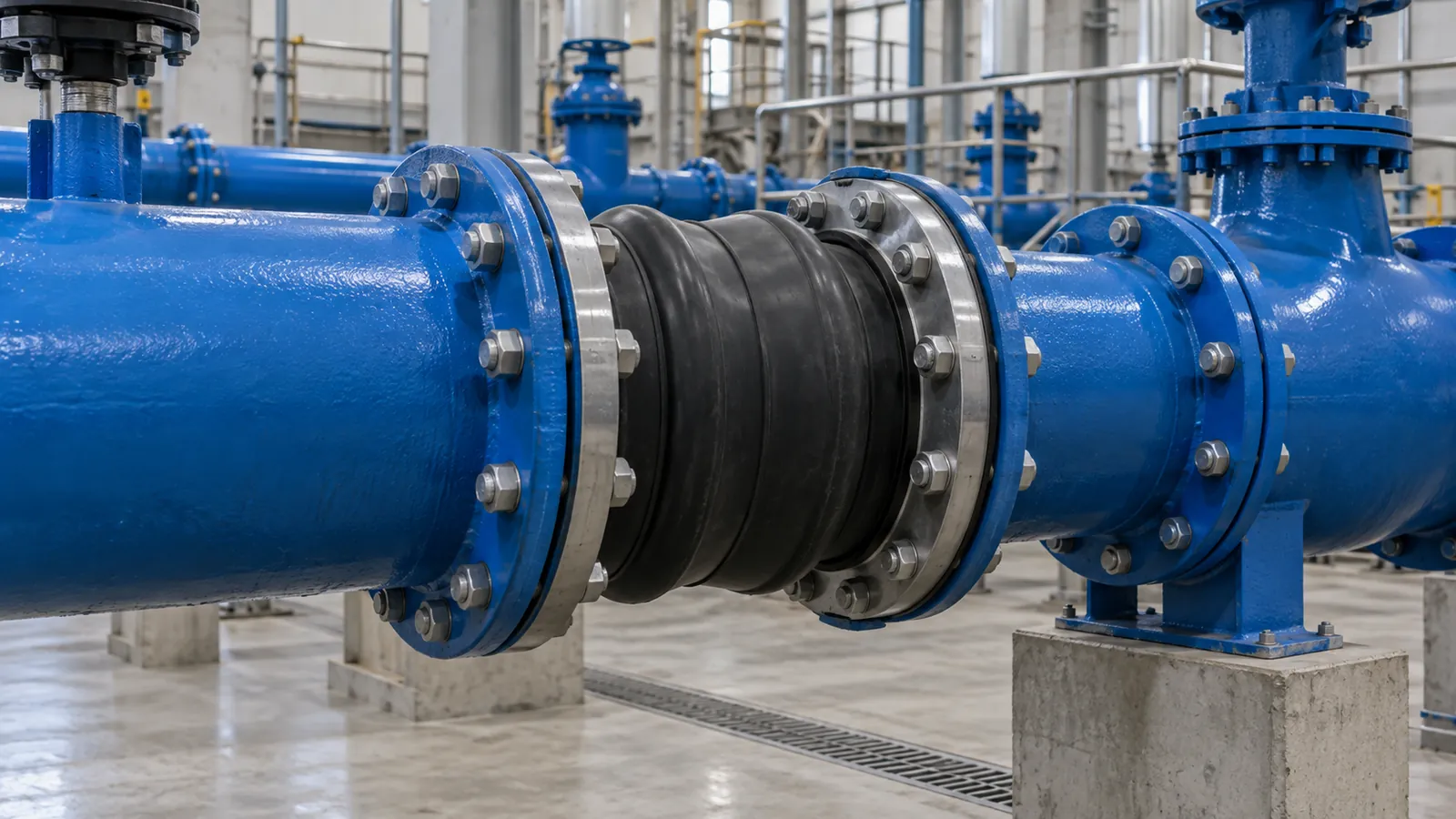

Compensateurs en caoutchouc envisageables pour les projets hydrauliques multicalibres
RELIA adapte les compensateurs en caoutchouc à la liste réelle des conduites, aux mouvements, à la pression et aux détails de raccordement de chaque projet hydraulique.

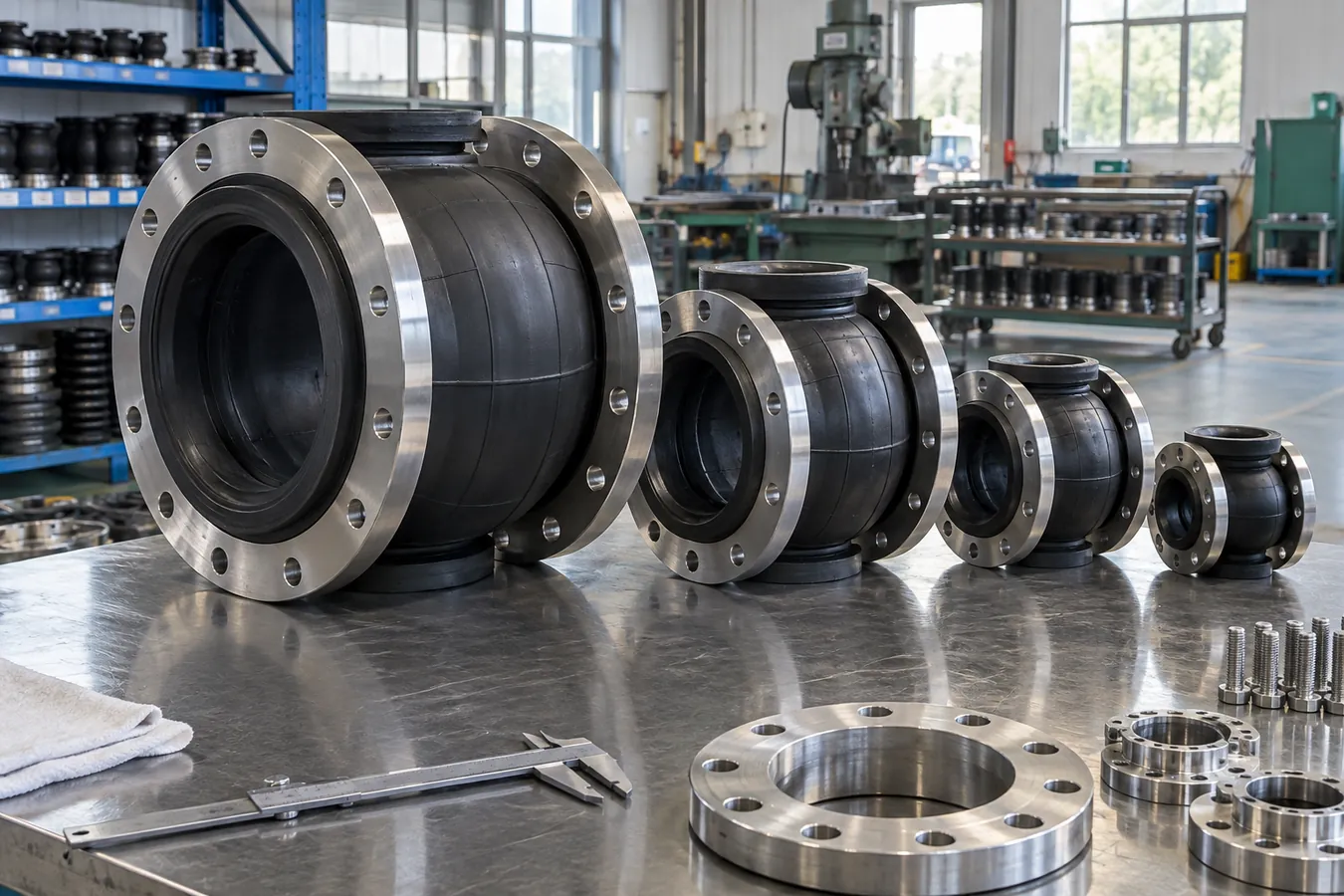

Pour un projet hydraulique comportant plusieurs diamètres de tuyauterie, nous pouvons comparer les compensateurs en caoutchouc envisageables, emplacement par emplacement, à la liste des conduites. Nos pages produits présentent des compensateurs à brides à double sphère et des exemples à brides à simple sphère. La dimension, la bride, le fluide et les conditions de fonctionnement doivent être confirmés pour chaque emplacement avant de recommander un produit pour le projet.
À partir de la liste de votre projet hydraulique, nous pouvons examiner chaque emplacement de montage au regard d’une configuration précise de compensateur, plutôt que de promettre une gamme universelle. Votre équipe achats dispose ainsi d’une liste de dimensions plus claire, et les conditions de bride et de mouvement restent associées à la bonne conduite.
Une liste des dimensions de tuyauterie vaut mieux qu’une simple plage
Indiquez chaque emplacement de montage avec le diamètre nominal, les données mesurées du tuyau ou de la bride et la quantité requise. Une large plage DN dans un titre ne prouve pas que chaque dimension est disponible dans la configuration exacte dont vous avez besoin.
Les normes de raccordement exigent une correspondance exacte
Envoyez le perçage des brides, la portée de joint, la classe de pression et la longueur entre faces. Deux compensateurs de même diamètre nominal peuvent ne pas se raccorder aux mêmes brides. Une proposition de projet doit préciser le raccordement d’extrémité réel de chaque article retenu.
Le fluide et la température orientent l’examen des matériaux
Indiquez ce qui circule dans la tuyauterie ainsi que les températures de fonctionnement et exceptionnelles. La mention EPDM sur une fiche est une indication précise du catalogue, pas une homologation pour tous les fluides de traitement de l’eau ou toutes les conditions chimiques. Confirmez l’élastomère fourni et son adéquation au projet.
Le mouvement doit être défini en direction et en amplitude
Décrivez les mouvements prévus par la conception du système à chaque compensateur, y compris les exigences axiales, latérales ou angulaires, selon le cas. Une photographie de produit ne peut pas fournir ces données de service.
L’ancrage fait toujours partie de l’installation
Indiquez les emplacements des points fixes, des guidages et des pompes ou vannes voisines. Un compensateur en caoutchouc ne peut pas remplacer en toute sécurité une retenue manquante ni corriger n’importe quel défaut d’alignement. La configuration recommandée dépend du système qui l’entoure.
Plusieurs sites peuvent nécessiter différents types de compensateurs
Un exemple à simple sphère et un exemple à double sphère ne doivent pas être considérés comme des alternatives universelles. Comparez-les uniquement aux dimensions et aux besoins de mouvement d’un emplacement précis.
Chaque compensateur en caoutchouc exige ses propres données techniques
Demandez la spécification technique et tous les justificatifs requis par votre équipe de projet hydraulique pour la dimension et le compensateur retenus. Le catalogue du site est une documentation du fournisseur, pas une certification indépendante de votre installation. Ne transposez pas une indication de pression ou de matériau d’une fiche à une autre.
Chaque emplacement de compensateur conserve ses propres données de service
Pour votre article de tuyauterie, l’emplacement réel, les dimensions, le fluide, la pression et les détails de raccordement restent associés à la configuration chiffrée et au rapport d’inspection.
Chaque emplacement de compensateur nécessite le diamètre de tuyauterie, la bride, le fluide, la température, la base de pression, les mouvements, la quantité et les justificatifs requis. Les valeurs d’essai ne sont indiquées que si elles sont étayées par le dossier de projet applicable.
RELIA fabrique des compensateurs en caoutchouc, des soufflets métalliques, des flexibles industriels et de dragage, des vannes, des raccords de tuyauterie et des produits de réparation dans sa propre usine. Un banc d’essais de pression et d’étanchéité accompagne l’inspection du projet, et chaque conduite est approuvée selon ses propres conditions de service et son plan d’essais.
Les capacités typiques des compensateurs en caoutchouc comprennent 20–30 mm de compression axiale, 10–20 mm d’allongement axial, 10–40 mm de déplacement latéral et PN10–PN25. La pression d’éclatement est normalement au moins trois fois la pression de service ; la validation en fatigue du projet dépasse généralement 100 000 cycles.
Avant libération, faites correspondre l’emplacement réel de la conduite, la configuration approuvée, le devis et le rapport d’essai à l’article que vous prévoyez d’installer. Consultez le profil de l’entreprise ou demandez les copies des certificats ISO en cours de validité.
Envoyez la liste des emplacements des compensateurs
Pour chaque conduite, transmettez l’emplacement, la dimension, les détails des brides, le fluide, la pression, la température, les mouvements, les supports et la quantité. Repérez tout compensateur existant à remplacer. Communiquez-nous ces informations pour obtenir une proposition emplacement par emplacement.
