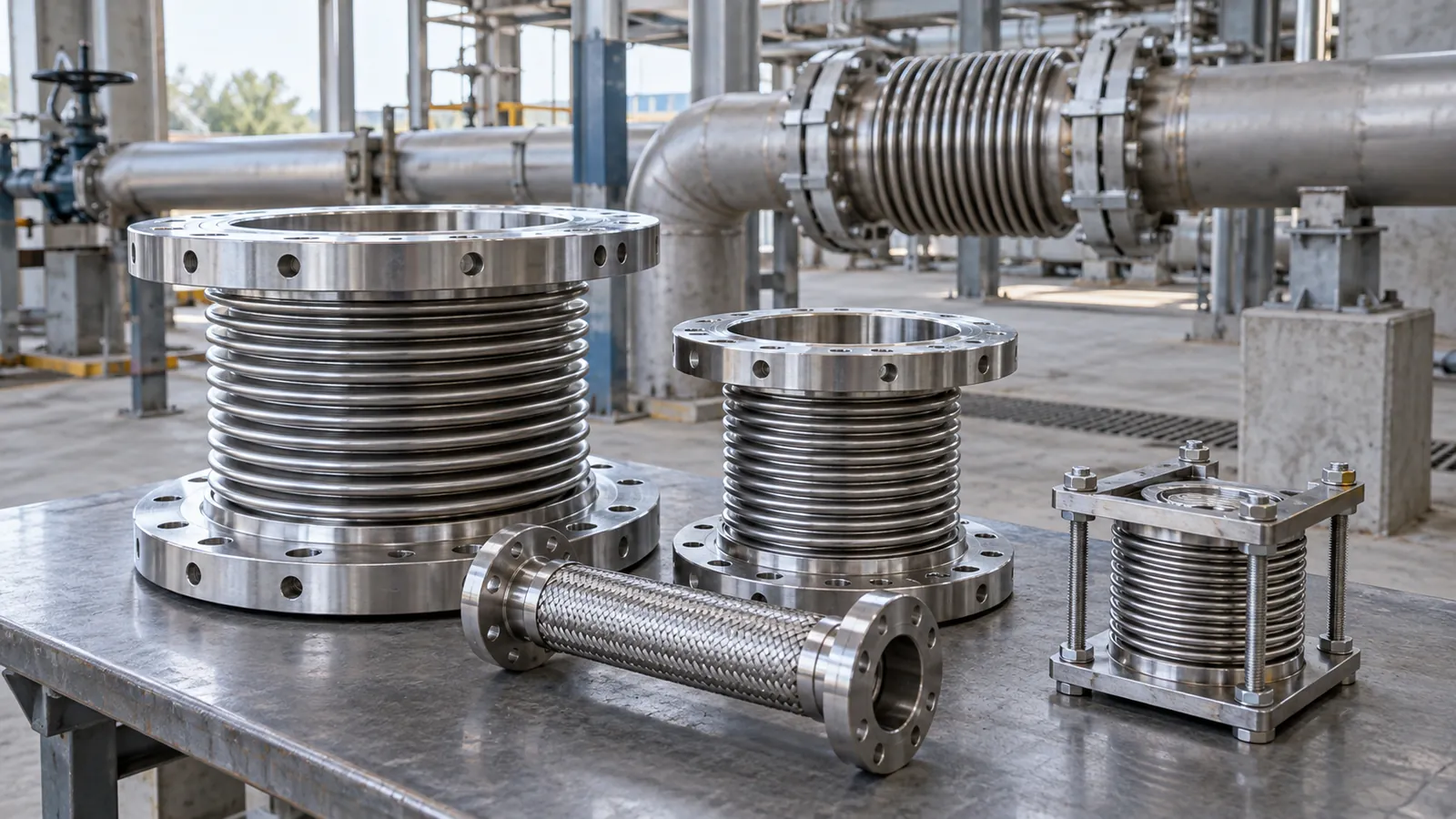

Soufflets métalliques sur plans pour projets de tuyauterie industrielle
RELIA développe les soufflets métalliques à partir du plan, des mouvements requis, des raccordements d’extrémité et des conditions de service avant d’établir le devis.
Pour un soufflet métallique sur mesure, nous pouvons étudier le plan et les mouvements en service avant de définir une configuration de fourniture. Nos pages produits comprennent des exemples de soufflets métalliques en acier inoxydable et des fiches de soufflets métalliques revêtus de PTFE. Ces exemples présentent des produits pertinents, sans constituer une approbation pour vos plans, votre fluide ou votre système sous pression.
Nous pouvons commencer par la position sur la ligne et les mouvements requis, puis comparer les formes du catalogue uniquement après avoir défini la pression, la température et les raccordements d’extrémité. Cela évite à votre projet l’achat d’un soufflet visuellement similaire dont le rôle une fois installé n’a pas été établi.
Le tracé de la tuyauterie définit les sollicitations du soufflet
RELIA présente plusieurs formes de soufflets métalliques, utilisables comme références pour comparer les mouvements, les extrémités et les sollicitations de pression nécessaires à cet emplacement. Une forme ne devient une option d’approvisionnement pertinente que si elle convient au système de tuyauterie environnant.
Le mouvement ne se résume pas à une seule valeur
Indiquez séparément les mouvements axiaux, latéraux et angulaires, ainsi que tout mouvement combiné et le nombre de cycles prévu par votre ingénieur. Un intitulé de catalogue ne permet pas de connaître le mouvement admissible de la configuration dessinée. Notre guide de sélection des soufflets métalliques organise ces sollicitations pour l’examen technique. Comparez la gamme de compensateurs métalliques uniquement après avoir distingué les conditions de mouvement et d’ancrage de la ligne réelle ; le diamètre seul ne permet pas de choisir le soufflet.
La pression et la température nécessitent une base commune
Précisez les conditions de calcul et de fonctionnement, y compris les régimes transitoires pertinents. Une mention de classe de pression ou de nuance métallique dans une fiche ne confirme pas l’ensemble des caractéristiques admissibles d’un nouveau soufflet. Demandez une réponse technique pour la configuration réelle.
Le fluide détermine les critères de choix des matériaux
Identifiez le fluide de procédé ainsi que toute exigence de résistance à la corrosion ou de revêtement.
Les raccordements d’extrémité doivent correspondre à la ligne
Précisez les exigences relatives aux extrémités à brides ou à souder, les dimensions, les détails des portées de joint ou des soudures et la longueur disponible entre faces. Un élément ondulé correct peut rester inutilisable avec des extrémités inadaptées. Conservez les détails de raccordement sur le plan de référence.
Les ancrages et les guides influencent la sécurité d’utilisation
Montrez où la poussée de pression et les mouvements sont maîtrisés dans la tuyauterie. Un soufflet ne peut pas compenser une disposition d’ancrages et de guides non définie. L’ingénieur système doit approuver la conception de l’installation avant la finalisation de l’achat. Le guide des composants de tuyauterie vous aide à décrire les conditions de support et de raccordement lors d’une demande de proposition de soufflet sur plans.
Les accessoires dessinés doivent avoir des fonctions définies
Si votre plan prévoit des chemises intérieures, des capots, des tirants ou d’autres éléments de contrôle, précisez la fonction et le mode de raccordement de chacun.
Documentez la conception du soufflet retenu
Demandez des plans propres à la configuration, les données des matériaux et les essais ou rapports d’inspection exigés par votre projet. Notre catalogue est une source appartenant au fournisseur. Il ne peut pas certifier de manière indépendante un ensemble de tuyauterie sur mesure. Confirmez les responsabilités de fabrication et de fourniture pour ce soufflet précis.

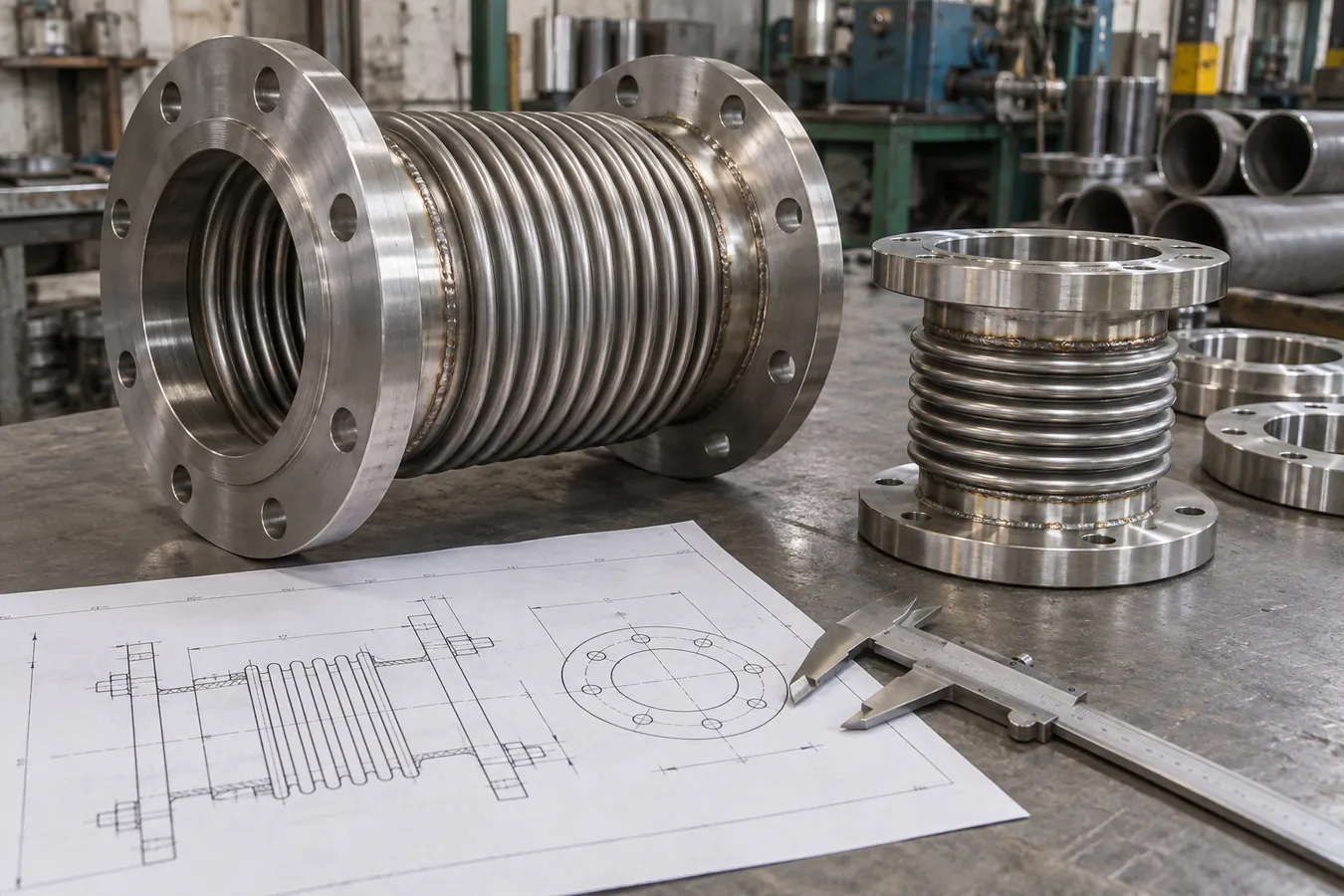

Le soufflet métallique suit le plan de tuyauterie
Pour votre composant de tuyauterie, la position réelle, les dimensions, le fluide, la pression et les détails de raccordement restent associés à la configuration chiffrée et au rapport d’inspection.
Le plan de tuyauterie, les mouvements, la pression, la température, le fluide, les raccordements d’extrémité, les ancrages et les guides définissent la proposition. La responsabilité de conception et tout essai spécialisé sont confirmés pour le projet.
RELIA fabrique dans sa propre usine des joints en caoutchouc, des soufflets métalliques, des tuyaux industriels et de dragage, des vannes, des raccords de tuyauterie et des produits de réparation. Un banc d’essai de pression et d’étanchéité facilite l’inspection du projet, et chaque ligne est approuvée selon ses propres conditions de service et son plan d’essais.
Les capacités habituelles des soufflets métalliques comprennent une construction en 304/316L de 1–3 plis, un mouvement de 10–100 mm et au moins 10 000 cycles de calcul. L’inspection comprend les contrôles des soudures, des dimensions, de la pression et de l’étanchéité.
Avant la libération, faites correspondre la position réelle sur la ligne, la configuration approuvée, le devis et le rapport d’essais au composant que vous prévoyez d’installer. Consultez le profil de l’entreprise ou demandez les copies des certificats ISO en vigueur.
Envoyez le plan de tuyauterie et les données de service
Envoyez les plans de ligne et de joint, les raccordements d’extrémité, le fluide, la pression, la température, les mouvements, les cycles, la quantité et la destination. Ajoutez les informations sur les supports et toute défaillance actuelle. Communiquez-nous ces détails pour un examen du projet au périmètre défini.
