Bride inox à collerette à souder, demande forgée ANSI B16.5 Class 300
Pour l’approvisionnement industriel
Préparez une RFQ plus claire
Indiquez les éléments ci-dessous afin que RELIA comprenne la pièce et discute avec vous de la prochaine étape.
- Plan, échantillon ou norme de référence
- Nuance du matériau et procédé préféré
- Dimensions, tolérances et finition de surface
- Application, quantité cible et destination
Délais de production, emballage et conditions d’expédition sont confirmés pour chaque projet après accord sur les spécifications et conditions commerciales.
-
Garantie1 anAccompagnement personnaliséOEM, ODM, OBM
-
ProcédéForgéRaccordementSoudage
-
FormeÉgalForme de têteHexagonale
-
Traitement de surfaceLisseDiamètre du trou de fixation0,26 pouce
-
Classe de tuyauterie300DimensionDimension sur mesure
-
Nom du produitCoude
Ce raccord est proposé pour les demandes de bride à collerette à souder en inox avec exigences ANSI B16.5 Class 300 et de forgeage. Établissez le type réel de raccord choisi et la configuration cotée col/alésage avant de valider l'assemblage. Les photos seules ne qualifient ni la norme, le matériau ou la classe fournis.
Adapter col et alésage au tube
Pour une demande à collerette, précisez dimension nominale, diamètre extérieur et épaisseur du tube, alésage, conicité et hauteur du col, épaisseur de bride et tolérances. Incluez diamètre du cercle de boulonnage, nombre et diamètre des trous et face choisie. Le composant associé doit correspondre au plan complet plutôt qu'à une seule indication de dimension.
Les options de 10, 12, 14, 50 et 30 mm ne suffisent pas à définir cette interface. Le trou de fixation de 0,26 pouce n'est pas l'alésage du tube. La dimension sur mesure nécessite un tableau de cotes et un plan de contrôle approuvés, y compris le domaine normatif réel.
Vérifier les documents Class 300 et le matériau choisi
Demandez l'édition B16.5 applicable, les dossiers dimensionnels/de marquage et les preuves d'acceptation de la configuration choisie. Class 300 n'est pas une pression de service numérique autonome. Inox, alliage et acier au carbone sont des choix distincts : confirmez spécification réelle du matériau, nuance exacte, certificat traçable à la coulée et identification correspondante.

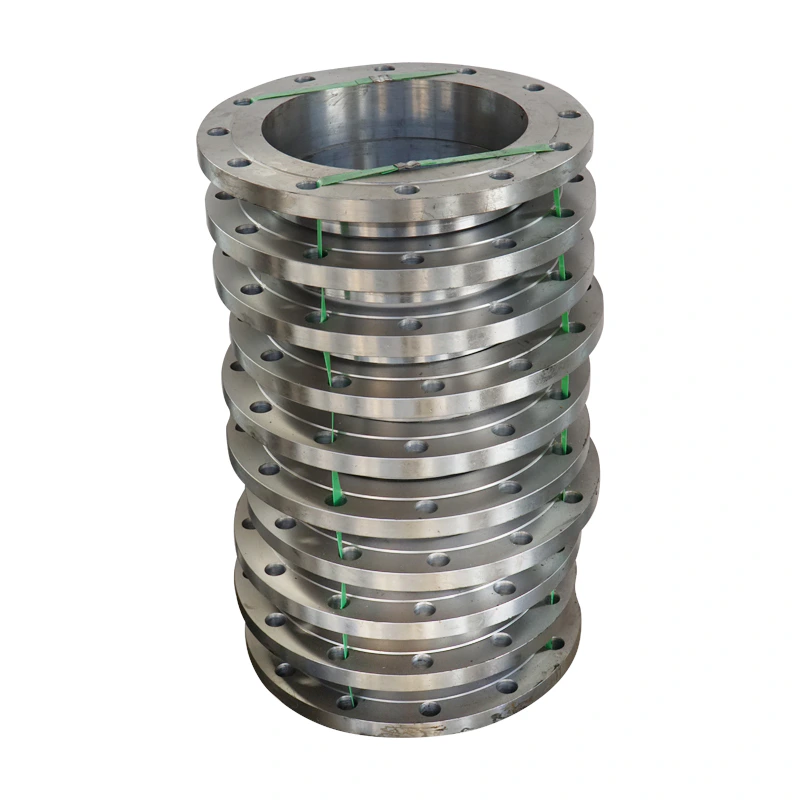

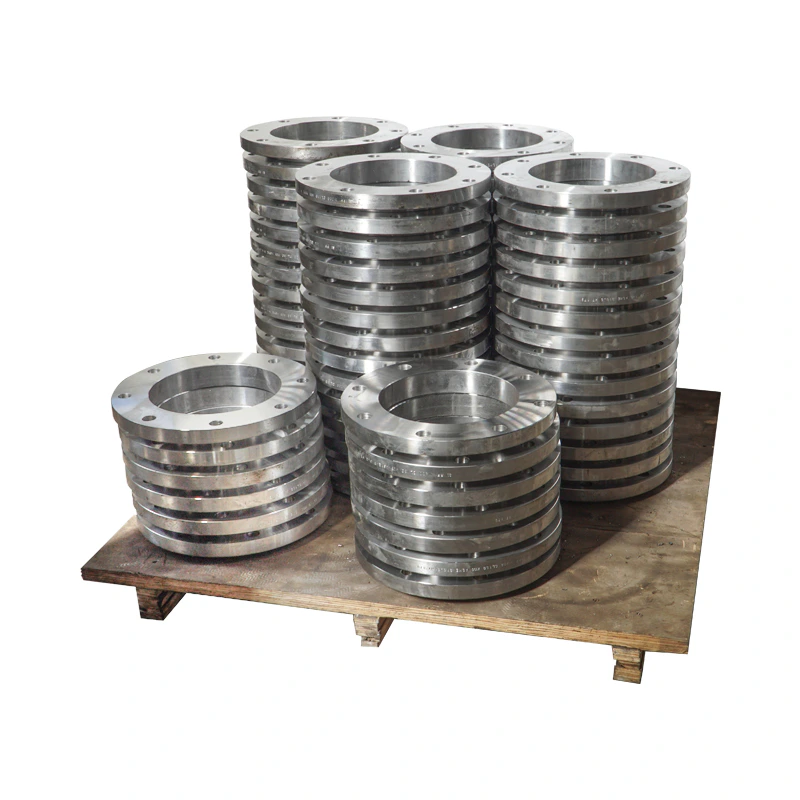

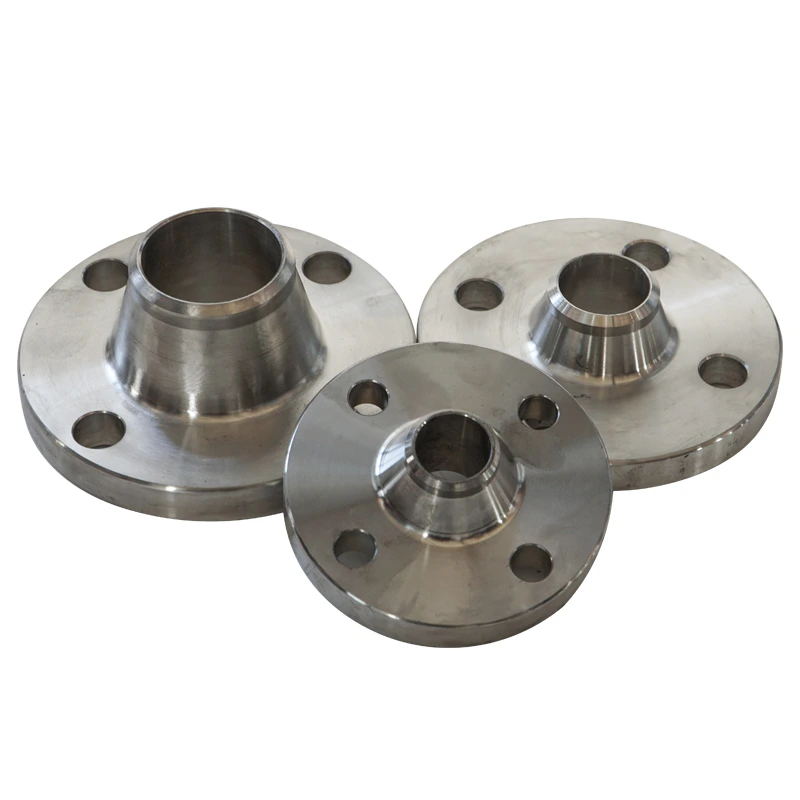

Le caractère forgé exige des dossiers réels de fabrication et de contrôle. Le soudage nécessite préparation d'extrémité choisie, compatibilité alésage/épaisseur, procédure d'assemblage et acceptation du contrôle. Les anneaux percés empilés et composants à col en galerie ne déterminent pas la construction ou nuance livrée.
Compléter la spécification d'étanchéité et de service
Lisse n'identifie ni un profil de face de joint ni une rugosité mesurée. Convenez de la face, du joint compatible et de la boulonnerie avec la contre-bride. Évaluez matériau réel et ensemble complet selon pression, température, fluide et conditions de conception applicables. Joignez type de raccord choisi, plan col/alésage et face, certificat, édition normative, exigences de soudage et conditions de fonctionnement à la demande.
Informations techniques pour chaque demande produit
Préparez le besoin avant la confirmation finale du produit.
La page produit est un point de départ. Plans, échantillons, interfaces, matières, quantités et réception sont examinés avant confirmation du stock ou de la fabrication.
Discutez de ce produit dans le contexte de votre projet.
Partagez plan, échantillon, référence, quantité et application. Les points inconnus peuvent rester ouverts.
