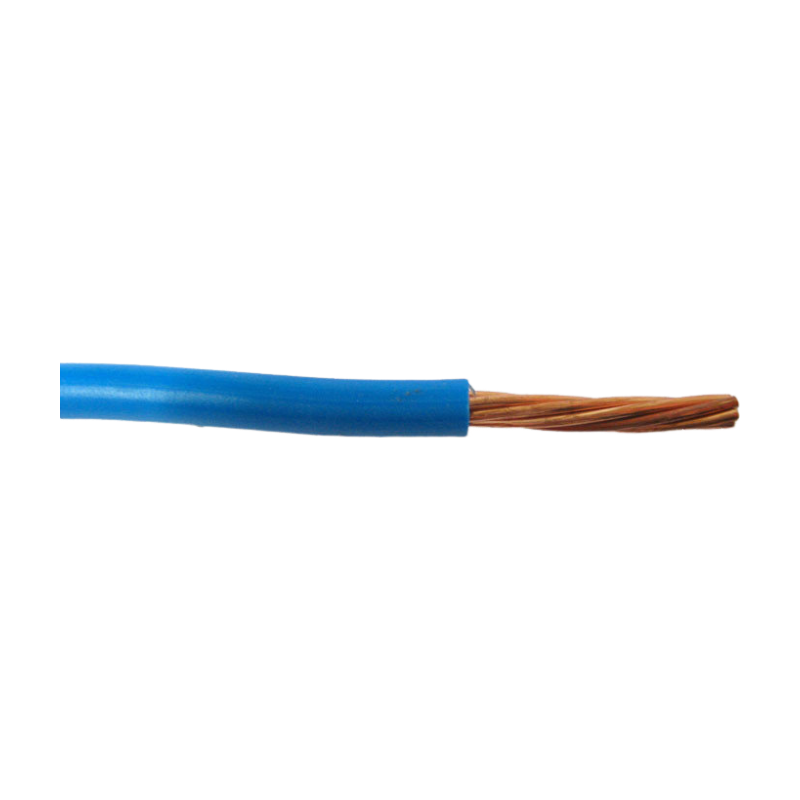

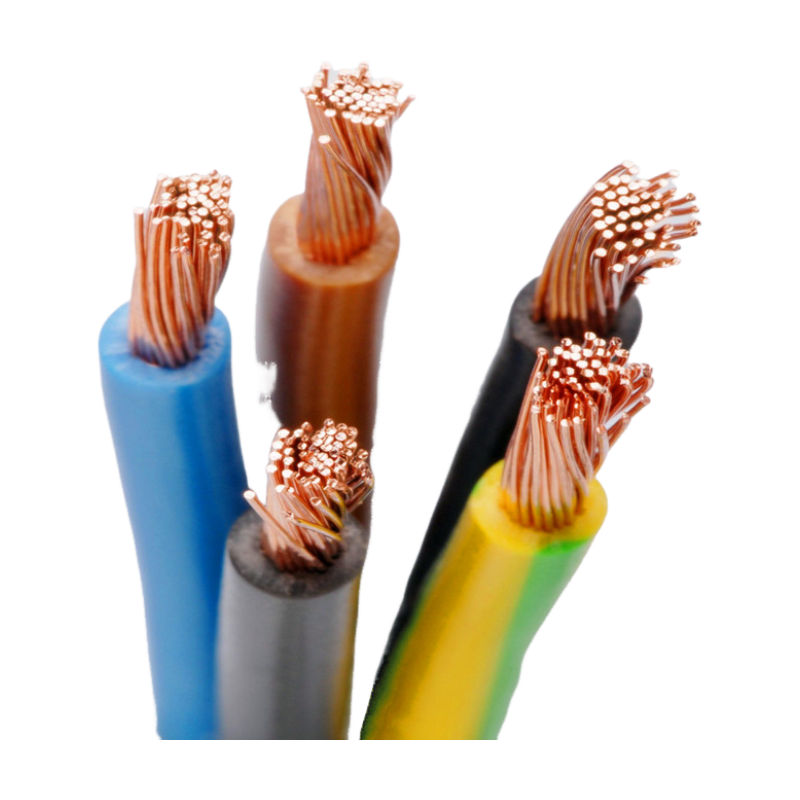

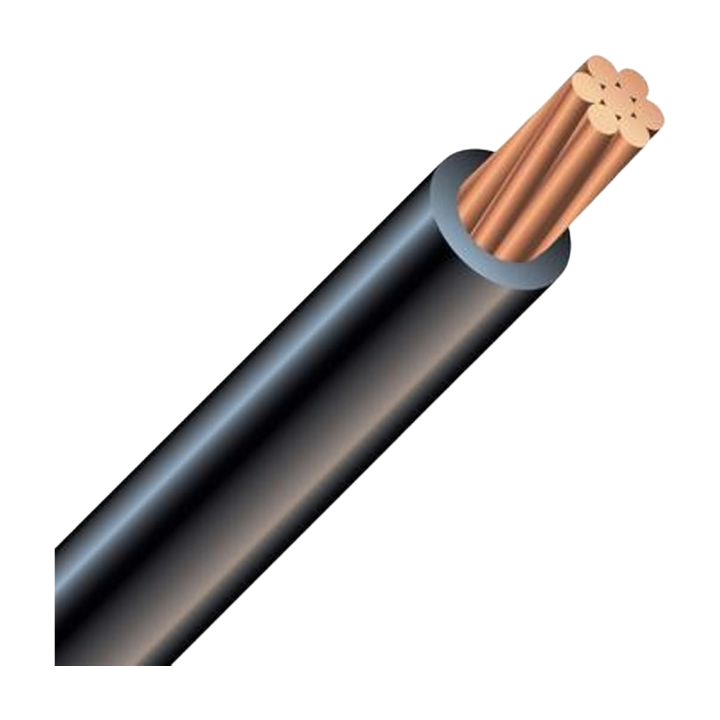

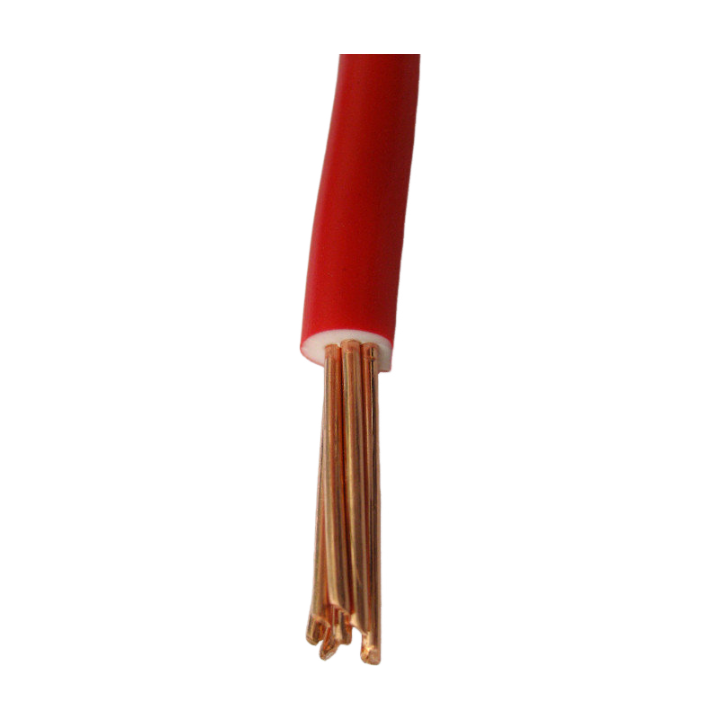

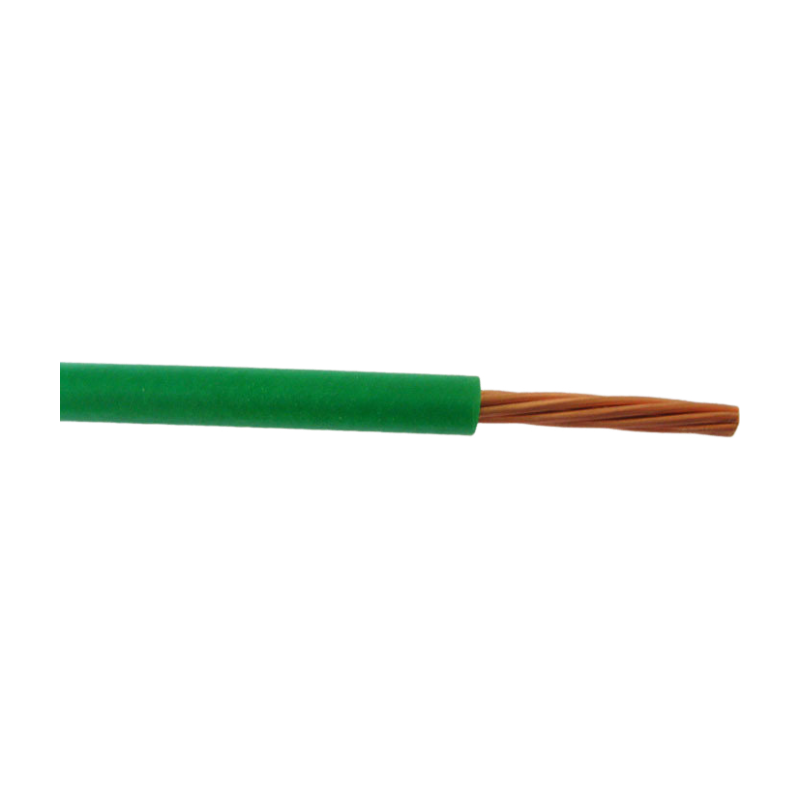

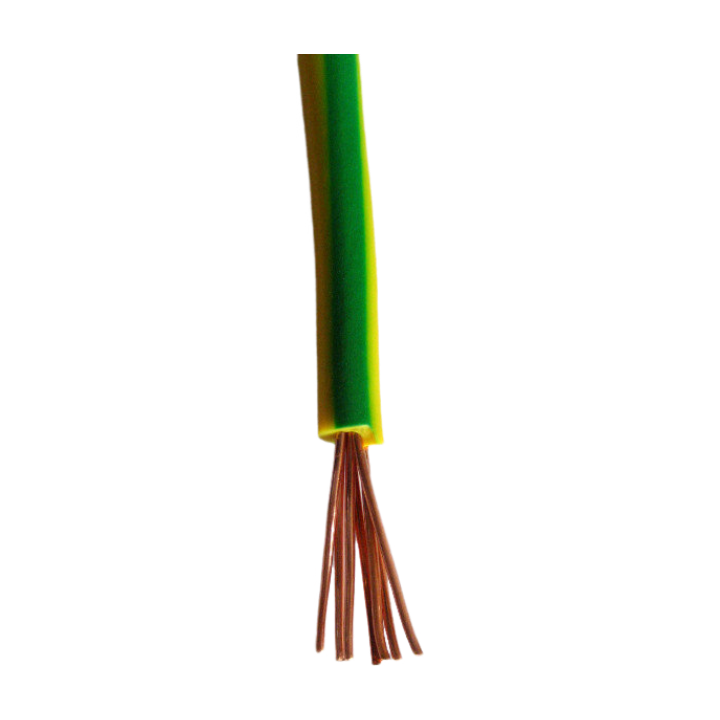

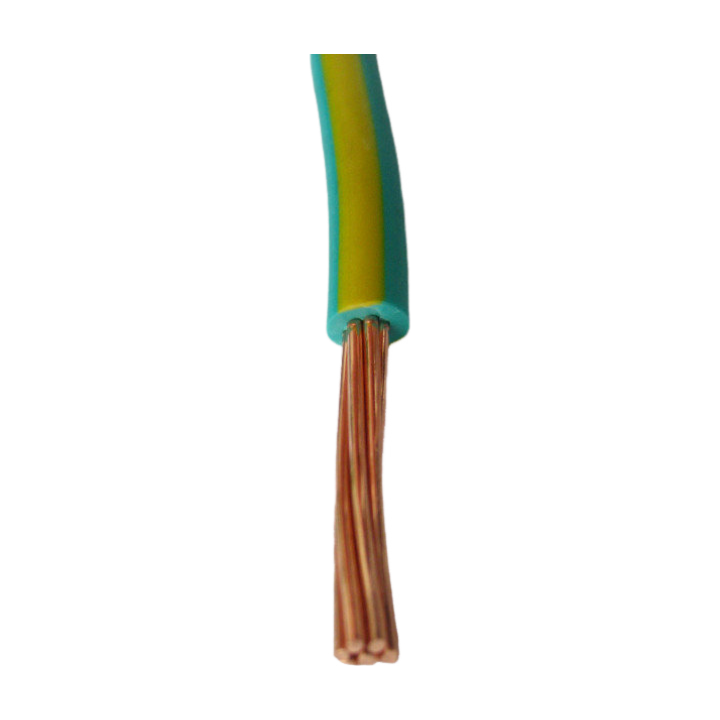

Cáp thw
Dành cho tìm nguồn công nghiệp
Chuẩn bị RFQ rõ ràng hơn
Cung cấp các thông tin dưới đây để RELIA hiểu chi tiết và trao đổi bước tiếp theo.
- Bản vẽ, mẫu hoặc tiêu chuẩn tham chiếu
- Mác vật liệu và quy trình ưu tiên
- Kích thước, dung sai và xử lý bề mặt
- Ứng dụng, số lượng và điểm đến
Thời gian sản xuất, đóng gói và điều kiện vận chuyển được xác nhận theo từng dự án sau khi thống nhất thông số và điều khoản thương mại.
Bảng thông số cáp thw:
|
Thông số |
Chi tiết |
|
Vật liệu dẫn điện |
Đồng (Cu) hoặc nhôm (AL) |
|
Vật liệu cách nhiệt |
Cách nhiệt nhựa nhiệt dẻo (T), thích hợp cho các vị trí ẩm ướt (W) |
|
Đánh giá điện áp |
600V |
|
Đánh giá nhiệt độ |
75 ° C (167 ° F), áp dụng cho các địa điểm khô hoặc ướt |
|
Phạm vi Kích thước dây |
14 AWG đến 1000 kcmil |
|
Cấu trúc cáp |
Dây dẫn đơn hoặc mắc kẹt |
|
Màu |
Các màu phổ biến bao gồm đen, đỏ, xanh dương, v. v. |
|
Chống cháy |
Chống cháy, phù hợp với tiêu chuẩn an toàn cháy nổ |
|
Môi trường lắp đặt |
Thích hợp cho sử dụng trong nhà và ngoài trời trong ống dẫn |
|
Tuân thủ tiêu chuẩn |
Đáp ứng các tiêu chuẩn IEC, Nec hoặc ul |
Kích thước cáp phổ biến và khả năng chịu tải dòng điện:
|
Kích thước cáp (AWG/kcmil) |
Dòng điện tối đa-khả năng mang (ở 75 ° C) |
|
14 AWG |
15 A |
|
12 AWG |
20 A |
|
10 AWG |
30 A |
|
8 AWG |
40 A |
|
6 AWG |
55 A |
|
4 AWG |
70 A |
|
2 AWG |
95 A |
|
1/0 AWG |
125 A |
|
2/0 AWG |
145 A |
|
250 kcmil |
255 A |
|
500 kcmil |
380 A |
Các tính năng chính:
- Chất liệu dây dẫn:Thông thường sử dụng đồng cho độ dẫn và độ bền tuyệt vời của nó. Nhôm được sử dụng cho cáp lớn hơn để giảm chi phí và trọng lượng.
- Lớp cách nhiệt:Cách nhiệt nhiệt dẻo cung cấp khả năng chịu nhiệt và độ ẩm tuyệt vời, làm cho nó phù hợp với môi trường ẩm ướt và khô ráo.
- Ứng dụng:Thw Cáp được sử dụng rộng rãi trong khu dân cư, thương mại, và công nghiệp xây dựng hệ thống dây điện, ngầm cài đặt, phân phối điện, và mạch điều khiển.
Cáp thw so với cáp thhn:
- Cáp thhnLà phiên bản cải tiến của thw, mang lại khả năng chịu nhiệt độ cao hơn (lên đến 90 ° C trong môi trường khô ráo) và có lớp phủ nylon mỏng hơn, giúp cải thiện khả năng chống dầu và hóa chất.
Cáp thw được sử dụng rộng rãi trong lắp đặt điện do khả năng chống ẩm, khả năng chịu nhiệt và tính chất chống cháy, làm cho chúng lý tưởng cho một loạt các môi trường và ứng dụng.
